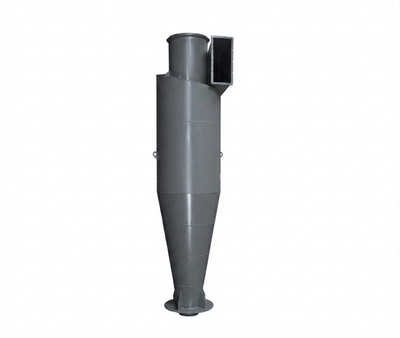

Циклон ЦН 15

Цена:
Цена договорная
грн.
с НДС
Качество:
Электродвигатель:

Компания ВЕНТ АЛЬЯНС предлагает широкий ассортимент универсальных циклонов ЦН-15:

  • ЦН-15 - базовая модель
  • ЦН-15У - укороченая модель
  • ЦН-15хУП - циклон с бункером и улиткой
  • ЦН-15хСП - циклон со сборником и бугкером

Универсальные циклоны - устройства для улавливания пыли и других частиц, которые находятся в воздухе и могут нести вред для людей и работающих приборов. Циклоны предназначены для улавливания сухой пыли, имеют высокую степень эффективности - от 85 до 98 процентов. Высокая производительность, простота конструкции, долговечность и универсальность - все это делает циклоны ЦН-15 востребованными.

Технические характеристики и общие данные

Производительность варьируется от 828 до 67800 м3\час - зависит от конкретной модели и настроек. Внутренний диаметр может быть от 300 до 2400 мм. Угол наклона входного патрубка равен 15 градусам. Рабочее давление - 5 кПа.

Рабочей температурой для ЦН-15 является широкий диапазон от минус 40 до плюс 200 градусов. Скорость потока при этом варьируется от 2,5 до 4 м за секунду.

Сфера применения

Промышленные циклоны ЦН-15, как можно понять из названия, применяются в разых сферах промышленности. Это может быть химическая, машиностроительная, нефтеперерабатывающая. Востребованы они и в области черной и цветной металлургии, в сфере энергетики. Используются  ЦН-15 на предприятиях, где производят строительные материалы. И перечисленными областями применение ЦН-15 не ограничивается.

Основное назначение универсальных циклонов ЦН-15 – очистка воздуха и газо-воздушной смеси от сухой пыли. А появляться она может из-за разных процессов – транспортировки сыпучих веществ, дробления, сжигания топлива и т.п.

Основные части конструкции и принцип работы

Универсальные циклоны состоят из таких основных частей:

  1. Входной патрубок - он находится под наклоном в 15 градусов. Соединен он с корпусом при помощи сварного шва, а с трубопроводом соединяется при помощи фланца. Находиться может слева и справа. С помощью входного патрубка газовоздушная смесь подается внутрь корпуса.
  2. Цилиндрическая часть - она выполняет роль поверхности, которая отделяет пылевые частицы от воздуха. Выполнена эта часть из листовой углеродистой стали толщиной 3 мм. Соединения – сварные.
  3. Коническая часть корпуса - поддерживает давление внутри, а также поддерживает направление движения пыли в бункер. Выполнена из листовой углеродистой стали, соединения швов – сварные.
  4. Пирамидальный бункер - собирает пыль, которая высыпается. Изготовлен из металла толщиной 4 мм. Крепится он к бункеру при помощи болтов или сварными швами – все это зависит от размера циклона.
  5. Выхлопная труба - выполнена из углеродистой стали.
  6. Улитка - по ней перемещается очищенный воздух дальше по воздуховоду.
  7. Сборник - предназначен для очищенного воздуха при помощи группы циклонов, отсюда воздух поступает в одну выхлопную трубу.

Под влиянием центробежной силы частички пыли внутри емкости ударяются о стенки в конической и цилиндрической части устройства, после чего осыпаются в бункер для их сбора. Отличительная особенность универсальных циклонов – уменьшение потерь скорости при каждом витке потока воздуха, большая эффективность отделение пылевых частиц вследствие этого.

Условия эффективности

Для эффективной работы универсальных циклонов концентрация слабослипающейся пыли должна не превышать 1000 г на м3, а среднеслипающейся – до 250 грамм. Ограничений по сухой пыли нет. Чем больший размер у пылевых частичек, тем более эффективной будет работа циклона.

Чем меньшим будет диаметр внутренней части циклона, тем более высоким будет его КПД. Это объясняется действием центробежной силы: чем меньшей будет диаметр спирали, по которой движется воздух, тем быстрее будет осыпаться пыль в бункер. Однако, если планируется сбор абразивной пыли, диаметр циклона не должен быть меньше 800 мм.

Оптимальная скорость потока для нормальной работы - 4 м\с. Если пыль абразивная, скорость должна быть 2,5 м\с – это необходимо для того, чтобы уменьшить износ циклона.

Варианты изготовления универсальных циклонов ЦН-15

Производитель предлагает несколько вариантов конструктивных исполнений циклонов ЦН-15:

  1. Правого вращения - входной патрубок находится слева от корпуса, поток воздуха вращается по часовой стрелке.
  2. Левого вращения - поток воздуха тут движется против часовой стрелки, а входной патрубок находится справа.
  3. Одиночный - изготовление возможно только правого вращения. Применяются в случае, если необходима для очистки небольшого объема воздуха. Диаметр корпуса может быть от 300 до 2400 мм.
  4. Групповой - такая группа будет состоять из 2 или 3 циклонов правого вращения, располагаются они в один ряд. Диаметр корпуса может быть от 300 до 900 мм. Если группа предполагает размещение 4, 6, или 8 циклонов, то половина собирается из правого, а половина – из левого вращения. Устанавливают их в два ряда.

Также возможно специальное изготовление циклонов под заказ из низколегированной, нержавеющей или углеродистой стали. Возможно наваривание дополнительных листов металла в тех местах, где износ будет интенсивным. Можно заказать и циклоны нестандартных размеров – в этом случае отдельные компоненты устройства будут разрабатываться группой конструкторов с учетом пожеланий заказчика и особенностей предприятия, где циклон будет работать. Во всех вариантах возможна разная комплектация, которую нужно уточнять у консультантов.

Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ЦН 15-1000 Цена договорная
ЦН 15-1200 Цена договорная
ЦН 15-1400 Цена договорная
ЦН 15-1600 Цена договорная
ЦН 15-1800 Цена договорная
ЦН 15-2000 Цена договорная
ЦН 15-2200 Цена договорная
ЦН 15-2400 Цена договорная
ЦН 15-300 Цена договорная
ЦН 15-400 Цена договорная
ЦН 15-450 Цена договорная
ЦН 15-500 Цена договорная
ЦН 15-550 Цена договорная
ЦН 15-600 Цена договорная
ЦН 15-650 Цена договорная
ЦН 15-700 Цена договорная
ЦН 15-750 Цена договорная
ЦН 15-800 Цена договорная
ЦН 15-900 Цена договорная
